微电脑无触点稳压器

首页 > 产品中心 > 稳压器系列 > 微电脑无触点稳压器 > 电视台专用稳压器
  • 电视台专用稳压器
  • 电视台专用稳压器
left
  • 电视台专用稳压器
  • 电视台专用稳压器
left

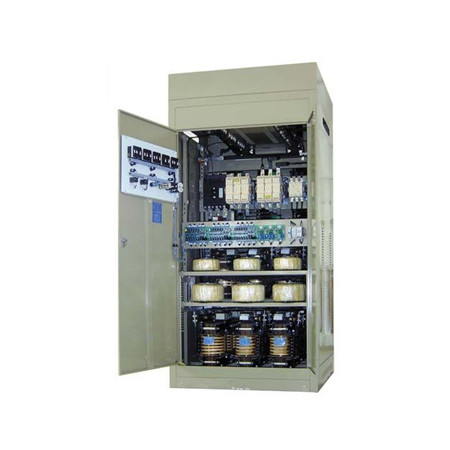

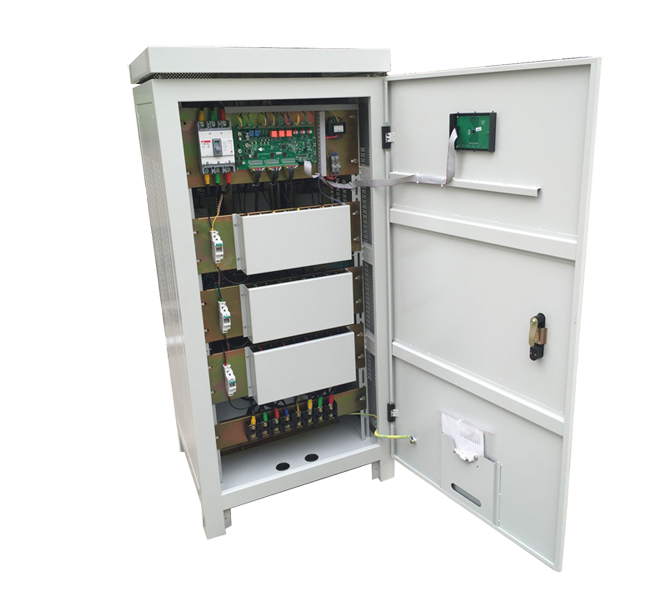

电视台专用稳压器

产品分类: 微电脑无触点稳压器

型号:ZBW-150KVA

功率:150KVA

输入电压:304V-456V

输出电压:380V ±1%

备注:本产品为电视台、广播站专用稳压器、功率可根据客户要求选型

ZBW/ZDBW智能型无触点交流电力稳压器概述 :
    ZBW/ZDBW系列无触点补偿式免维护电力稳压器系我公司自行研制开发、生产的具有国际领先水平的专利无触点稳压器。ZBW/ZDBW型无触点稳压器采用集成电路按特定顺序控制若干个晶闸管电压过零通断,来改变补偿电压的大小与极性,是晶闸管交流开关技术与变压器技术的完美结合。采用大功率晶闸管(可控硅)代替机械与碳刷来控制调压,容量可做到2000KVA,补偿范围最大可达±50%,效率可达99%以上,是引领大功率电力稳压器发展方向的先进产品,是节能型绿色环保产品,具备所有保护功能,工作十分可靠,适应性特强。实现了全无触点调压,具有稳定性能好,效率特高等优点,对电网无污染,能在各种恶劣的电网和复杂的负载下可靠地连续工作,使用寿命极长,能连续无故障运行10万小时以上,实现了稳压器长期免维护。
技术指标 :
输入

稳压范围三相304V~456V,单相176V~264V
频率47HZ~63HZ
输出

额定电压相电压220V,线电压380V
中心电压值调节范围±7%
稳压精度±(1~5)%可选择(常规设定为±2%)
响应时间快(一个电源周波20ms)
波形失真不产生附加波形畸变(静态)
效率≥98%
三相不平衡度三相电压自动平衡
延时输出先稳压再输出(保护设备不受冲击)
保护过压输出相电压超过10%(245V),切断输出或不间断转向旁路
欠压输出相电压低于10%(195V),切断输出或不间断转向旁路
缺相具备(自动切断)
过载电子检测,过载3分钟内切断输出
过流电子检测和断路器双重保护
短路电子检测和断路器双重保护
三、性能特点 :
响应速度快12位高速AD采集,每周波采集64点,单片机进行数字处理运算,电子模块快速补偿
可设定多种调整方式同调:当设定同调时,AD同时采集A、B、C三相电压的真有效值进行平均计算,给出指令进行补偿,可以有效提高三相电压的不平衡度

分调:当设定分调时,三相电压各自调整,保证三相电压都在精度范围内,特别适合单相负载

自动判断:微电脑自动分析应该进行同调或分调
测量技术先进12位AD采集,单片机进行数字滤波及真有效值计算
控制精确无误大规模可编程逻辑器件与单片机的完美配合
人性化的界面通过操作面板触摸键可以设定各种指标(输出电压、稳压精度、保护功能)
输出波形无失真无触点过零开关切换,同频、锁相、正弦波叠加补偿原理
抵抗谐波干扰真有效值电压检测
负载范围广阻性、容性、感性负载都能适应
缓起动抗冲击具有先稳压再输出功能
保护功能全当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作,并且具有完善的缺相、过载、短路保护及故障后声光报警功能
电压电流显示电压、电流分别真有效值数字显示
四、工作原理 :
 采用微电脑(MCU+PLD+12位高速AD)智能检测,输出指令控制电子模块(IGBT或SCR)的快速切换,通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡。
五、型号规格:
型号额定容量(KVA)输入电压范围 (V)输出电压(V)额定输出电流 (A)机柜外形尺寸 (mm) 宽X厚X高重量 (kg)
ZBW-S1010










三相304V~456V










三相 380V±7% 可设置

15500×500×1000140
ZBW-S202030500×500×1000160
ZBW-S303046600×600×1300180
ZBW-S505076600×600×1300195
ZBW-S7575114660×660×1500316
ZBW-S100100152660×660×1500330
ZBW-S150150228700×700×1600450
ZBW-S225225342900×800×1900530
ZBW-S3203204861100×1000×2200630
ZBW-S4004006081100×1000×2200750
ZBW-S5005007601200×1000×2200870
ZBW-S6006009121200×1000×2200980
ZBW-D33





单相 176V~264V





单相 220V±7% 可设置

14250×500×50020
ZBW-D5523250×500×50028
ZBW-D101045350×600×60050
ZBW-D202091350×600×60080
ZBW-D3030136660×660×1400100
ZBW-D5050227660×660×1400140
六、适用范围 :
  各种数控加工中心、医疗设备、印刷机械设备、环境试验设备、电子检测设备、通讯设备等,尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
