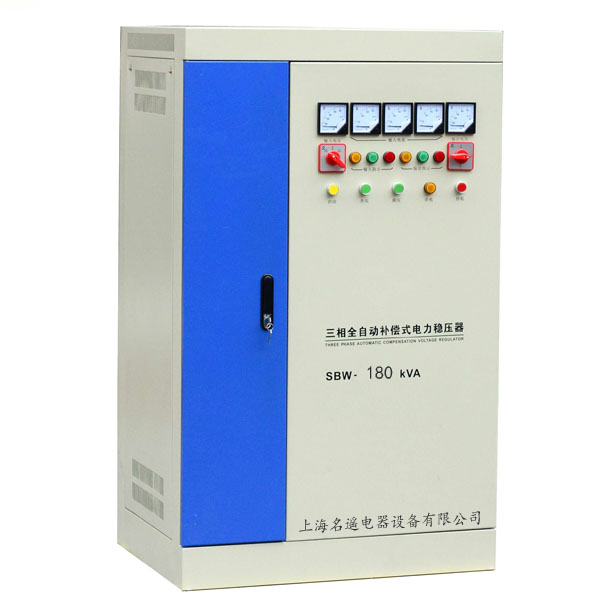

SBW180kVA三相补偿式稳压器

产品分类：大功率补偿式稳压器

型号规格：SBW-80kVA

功率：30kVA-3000kVA（根据设备容量配置）

输入电压：304V-456V

输出电压：380V(±1%～5%可设置)

输出电流：273A

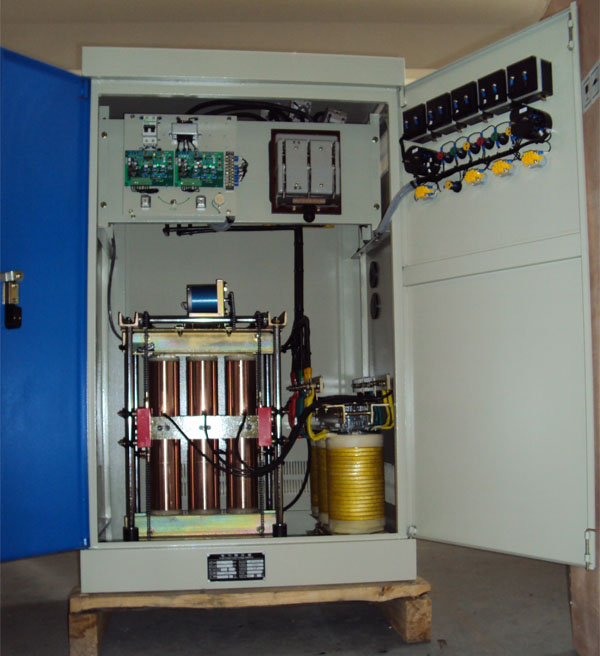

三相全自动补偿式大功率电力稳压器

概述
SBW、DBW系列单、三相全自动补偿式电力稳压器是适用于当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压稳定。本系列产品与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动/自动切换，设有过压保护、缺相、相序保护及机械故障自动保护，本机体积小，重量轻，使用安装方便，运行可靠等优点。(分数显、仪表指示两类)。

使用场合
广泛用于邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工矿企业车间，部分供电及重要设备和配套。

产品性能

输入电压	单相Single phases :304V-456V	输出电压	三相 Single phases：380V;
Input voltage	三相四线 Three phases four-line	Output voltage	三相 Three phases：380V;
输出精度	1-5%（可调 Adjustable）	频率	50Hz/60Hz
Output deviance		Frequency
效率	≥95%(功率等级50kvA上)	响应速度	≤1.5S
Efficiency	(Power>50kVA)	Response time
环境温度	-10℃～+40℃	绝缘电阻	≥5MΩ
Ambient temperature		Insulation resistance
过载能力	二倍额定电流，维持１分钟	波形失真	无附加波形失真
Overload	Double rated current, one min.	Waveform distortion	Non-lack fidelity wareform
保护功能	过压、过流、缺相、相序
Protect	Overvoltage、overcurrent、feed phases

外型尺寸、包装 OUTLINE & PACKING

相数	型号规格	输出功率	产品尺寸	净重
相数	Model	Output power (kVA)	Outline (cm)	Weight(kg)
单相	DBW-20K	20	65×54×135	278
	DBW-30K	30	65×54×135	300
	DBW-40K	40	65×54×135	320
	DBW-50K	50	80×54×130	3250
	DBW-60K	60	80×54×130	370
	DBW-70K	70	80×54×130	390
	DBW-80K	80	80×54×130	420
	DBW-100K	100	85×62×145	460
	DBW-120K	120	90×70×170	490
	DBW-150K	150	90×70×170	515
	DBW-180K	180	100×80×190	560
	DBW-200K	200	100×80×190	590
三相	SBW-50K	50	80 x 54 x 135	250
	SBW-60K	60	80 x 54 x 135	255
	SBW-100K	100	80 x 60 x 150	357
	SBW-150K	150	100 x 70 x 170	482
	SBW-180K	180	100 x 70 x 170	515
	SBW-200K	200	100 x 70 x 170	562
	SBW-225K	225	110 × 80 × 180	670
	SBW-250K	250	110 × 80 × 180	710
	SBW-300K	300	110 × 80 × 200	755
	SBW-320K	320	110 × 80 × 200	810
	SBW-400K	400	100 × 80 × 200/2柜	1175
	SBW-500K	500	100 × 80 × 200/2柜	1510
	SBW-600K	600	100 × 80 × 200/2柜	1790
	SBW-F-800K	800	85 × 120 × 200/3柜	2750
	SBW-F-1000K	1000	85 × 120 × 200/3柜	2780
	SBW-F-1200K	1200	85 × 120 × 200/3柜	4050
	SBW-F-1600K	1600	135 × 130 × 220/4柜	5500
	SBW-F-2000K	2000	135 × 130 × 220/4柜	7050

稳压器选型注意事项

以上稳压器稳压范围为380V正负20%，如需定制更宽稳压器范围380V±30%，380V±40%需订货时说明。

该稳压器只限室内使用，如需室外使用，订货时请事先说明。

安装场所无严重影响稳压器绝缘的气体，蒸汽，化学积尘，以及粉尘污垢，及爆炸性气体和腐蚀介质。

安装以及性能方面不符合上述描述，均由商家和名遥电器协商定制。
