容量：SG-5KVA(功率可根据客户要求)
输入电压：800V 660V 600V 515V 400V 380V(根据客户需求)
输出电压：380V 400V 220V (根据客户需求)
绝缘等级： H级别 材质：铜铝可选择
优势：温升低，真空浸漆，全新无取向矽钢片
可根据客户图纸对接下单

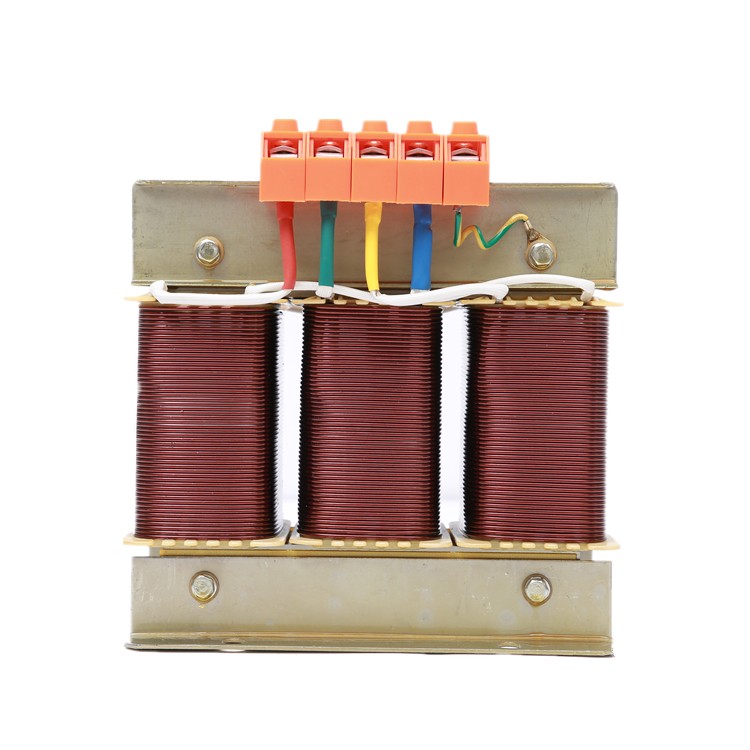

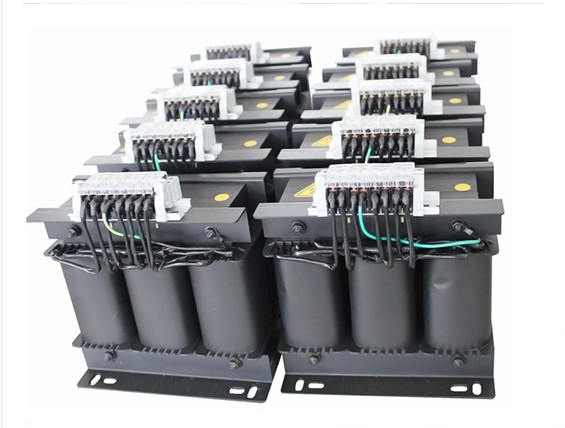

三相干式隔离变压器概述
公司多年来采用优质材料和先进的工艺技术专业生产 500VA--3000KVA 之间，SG系列三相干式隔离变压器，产品参照国外同类产品最新研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。SG 系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1200V 的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造
产品参数：
型号 | 设备专用变压器 |
容量 | 1KVA-3000KVA |
输入电压: | 根据用户要求定做各种电压（3000v以下电压）如：110、220、360、380、400v、415、440、660、690、1140v等 |
输出电压： | 根据用户要求定做各种电压（3000v以下电压）如：110、200、220、380、415、660、690、1140v等 |
工作效率 | ≥98% |
波形失真 | 无附加波形失真 |
工作保护 | 具有过流保护；可长期无人值守工作 |
绝缘电阻 | ≥150M |
绝缘等级 | F级、H级、HC级可供选（常规为F级） |
接线方式 | Y/Y，Y/△，△/Y，△/△ |
电气强度 | 工频正弦电压3000v历时1分钟无击穿及闪烁现象 |
过载保护 | 二倍额定电流可维持1分钟 |
频率 | 50Hz/60Hz |
冷却方式 | 自冷式 |
冷却形式 | 干式 |
铁心形式 | 芯式 |
防潮方式 | 开放式 |
环境温度 | —15℃+40℃ |
海拔高度 | ＜1000m |
相对湿度 | ＜90% |
产品特点
在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
① 特性优点
② 高度隔离
③ N-G性能良好
④ 高度共模干扰抑制
⑤ 将△转换为Y或Y至△
⑥ 电压抽头容易转换
⑦ 按用户的特殊性能要求设计
正常使用条件
1、海拔高度不超过4800M；
2、周围介质温度，最低不低于-35度，最高不高于+45度；
3、电流电压波形似于正弦波；
4、不受雨雪侵蚀的场所，无显著摇动和冲击振动的地方；
5、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃
该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点
规格参数
规格 | 输入电压v | 输出电压v | 不带外盒产品尺寸(cm)/重量（kg) | 带外盒尺寸（cm)/重量（kg） |
SG-5kva | 1140 660 380 400 220(可根据客户要求定制） | 1140 660 380 400 220(可根据客户要求定制） | 35*15*25/35 | 45*20*30/56 |
SG-6kva | 30*16*25/40 | 45*25*30/64 | ||
SG-7kva | 35*15*30/45 | 50*25*30/80 | ||
SG-8kva | 30*16*30/55 | 50*25*30/80 | ||
SG-10kva | 42*21*42/90 | 60*32*65/90 | ||
SG-15kva | 52*24*52/180 | 70*35*77/220 | ||
SG-20kva | 55*28*65/220 | 80*40*87/260 | ||
SG-30kva | 55*28*65/220 | 80*40*87/260 | ||
SG-40kva | 61*30*65/265 | 90*50*90/320 | ||
SG-50kva | 62*31*67/295 | 90*50*90/360 | ||
SG-60kva | 70*32*66/370 | 100*65*105/440 | ||
SG-80kva | 70*32*67/450 | 100*65*105/530 | ||
SG-100kva | 75*35*68/490 | 100*65*105/570 | ||
SG-120kva | 75*35*68/520 | 100*65*105/600 | ||
SG-150kva | 85*37*68/580 | 120*65*115/690 | ||
SG-180kva | 95**45*83/620 | 120*65*115/730 | ||
SG-200kva | 95*45*83/700 | 120*65*115/780 | ||
SG-250kva | 95*45*73/750 | 120*65*115/830 | ||
SG-300kva | 105*45*95/820 | 120*70*125/950 | ||
SG-320kva | 105*45*95/850 | 130*70*135/980 | ||
SG-350kva | 105*45*95/900 | 130*70*135/1100 | ||
SG-400kva | 115*55*105/1150 | 140*50*145/1280 |
■使用范围
该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所
用户在购买产品时，请明确以下几点：
1；变压器基本型号、规格、容量及数量
2；变压器的初级、次级电压
3，外形尺寸仅供参考，如有要求尺寸，订货时请说明
4，用户如有特殊要求，本公司可以按用户要求设计
